Profils
Le profil et la section d’un chéneau sont imposé par :
- L’emplacement destiné à le recevoir ;
- La superficie de la toiture ;
- Le nombre de descentes disponibles (espacées de 20m au maximum) ;
- La pente (si le bâtiment comporte une pente naturelle suffisante il y a lieu de prévoir un chéneau à section
constante)
Nos chéneaux sont fabriqués sur mesure, afin de s’adapter à chaque bâtiment.
Système d’assemblage mécanique
(Breveté S.G.D.G.) Avis favorable BUREAU VERITAS (rapport n°1642 du 23-03-92)
La longueur hors tout des éléments standards est de 3.00 ou 4.00m leur longueur utile est de 2.97 ou 3.97m.
En effet, à l’une de ses extrémités chaque élément comporte un épaulement de 30mm destiné à recevoir l’autre extrémité de
l’élément suivant. Entre les deux éléments s’interpose un joint mastic caoutchouc BUTYL et la jonction est assurée par des
boulons qui traversent les deux éléments par des trous carrés de dimension suffisante pour permettre une libre dilatation linéaire.
Ces boulons comportent :
- Une vis à tête hexagonale (H) en acier inox ;
- Une rondelle inox et joint EPDM vulcanisé pour assurer l’étanchéité ;
- Un écrou en cage inox..
Eléments spéciaux
Des éléments spéciaux comportant un talon et souvent un déversoir sont prévus aux extrémités de chaque cours de
chéneaux.
Il est également prévu des éléments comportant des naissances destinées à être raccordées aux tuyaux de descente des eaux
pluviales. Ces naissances peuvent être prévues droites ou coniques pour assurer une meilleure évacuation (voir tableau
central).
Des éléments de longueur hors standard supérieur ou inférieur peuvent être prévus ainsi que des éléments coudés pour épouser
la forme du bâtiment.
Supports
Les éléments reposent sur des berceaux (supports) accrochés ou fixés à la charpente ou à la maçonnerie, positionnés prés du joint et dans l’axe des éléments de 2.97 ou tous les 1.48 maxi.
Instructions de montage

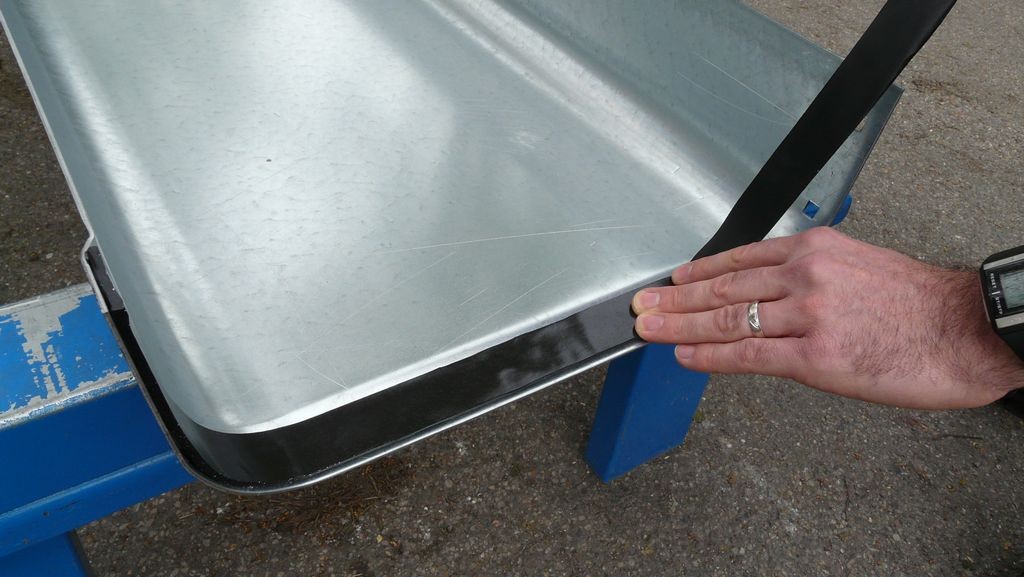

1. Appliquer le joint Butyl dans l’emboîtement
2. Enlever le film de protection

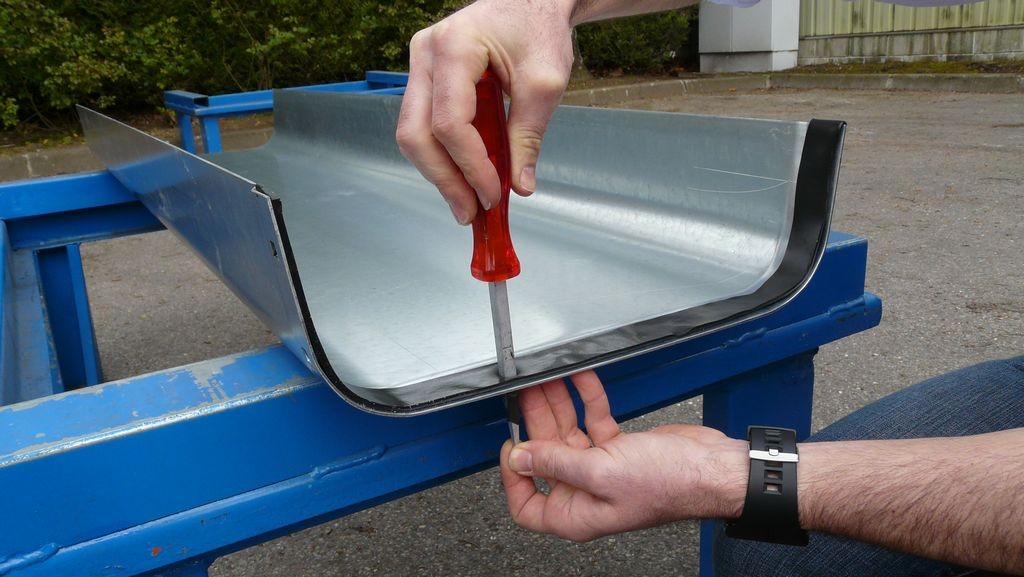

3. Brocher les trous à travers le joint à l’aide de la pointe carrée fournie

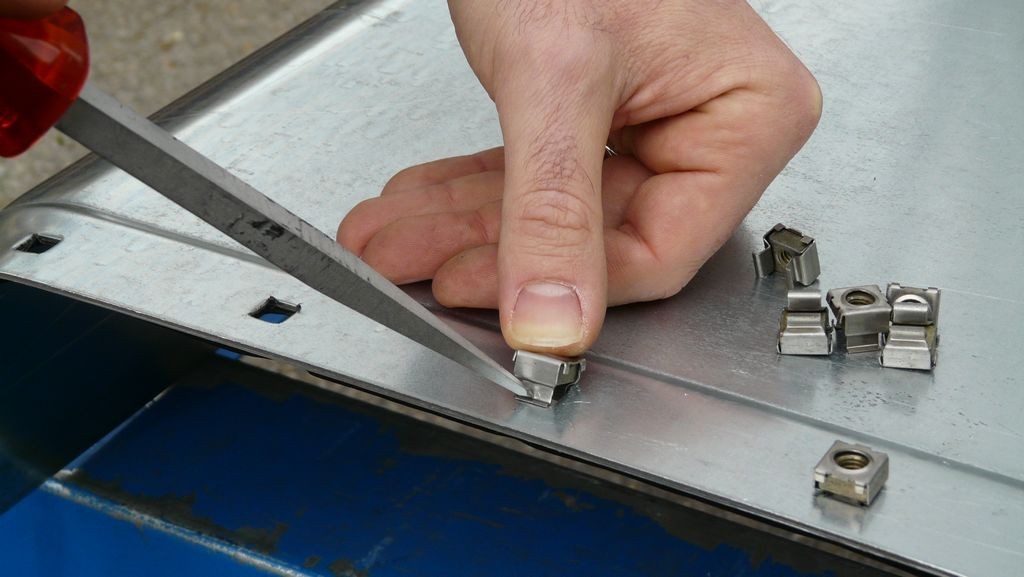

4. Agrafer les écrous cage à l’extérieur (important : il est indispensable de brocher les trous avant d’agrafer les écrous).
5. Disposer les crochets sur la charpente suivant les numéros indiqués (si pente)

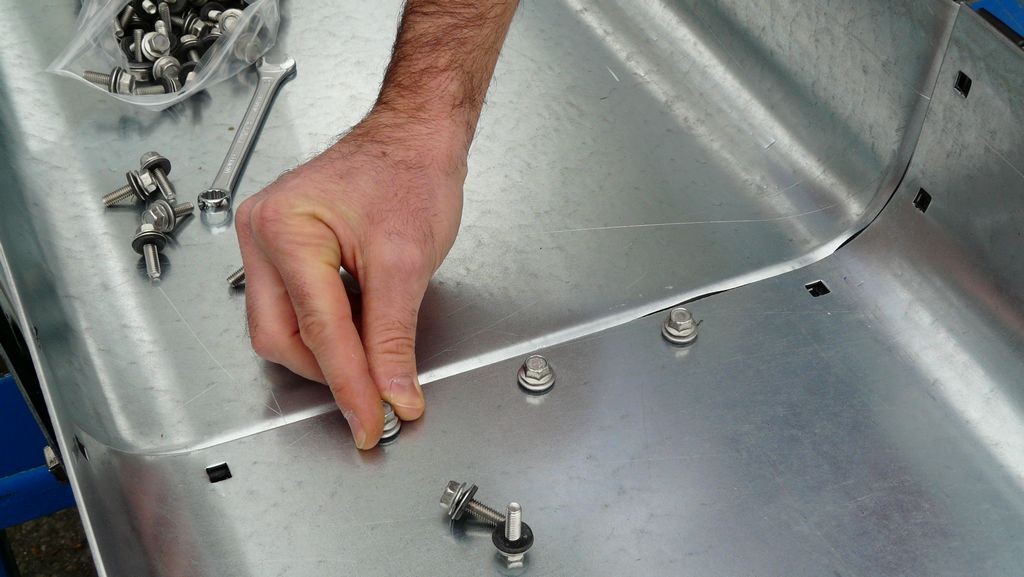

6. Mettre en place les vis inox équipées des rondelles
7. Serrer modérément en partant du centre du chéneau puis en alternant gauche et droite. Les rondelles d’étanchéité ne devant jamais être convexes.
Abaques et extraits de règlements
Calcul des sections de chéneaux
Détermination des sections en centimètres carrés des conduits d’évacuation d’eaux pluviales pour un débit maximum de 3 litres à la minute et par mètres carrés.
Le tableau ci-dessous concerne les chéneaux et gouttières de forme demi-circulaire. Augmenter la section de 10% pour les chéneaux et gouttières de formes rectangulaires ou trapézoïdales et de 20% pour les chéneaux de formes triangulaires.
Détermination du diamètre des tuyaux
Détermination du diamètre des tuyaux de descente évacuant les eaux pluviales pour un débit maximum de 3 litres à la minute et par mètres carrés.
(1) 1 cm² de section évacue 1 m² de surface en plan.
(2) 0,70 cm² de section de tuyau évacue 1 m² de surface en plan suivant DTU 60,11 (DTU P40-202)
